Wykop pod fundamenty domu: głębokość, przebieg i na co uważać

Wykop pod fundamenty wykonuje się według projektu: geodeta wytycza budynek, koparka zdejmuje humus, a potem kopie wykop pod ławy lub płytę na głębokość wskazaną przez konstruktora, zwykle poniżej głębokości przemarzania gruntu i do warstwy nośnej. Od dokładności tego etapu zależy, czy fundament będzie zgodny z projektem i czy budynek nie będzie osiadał nierówno. Poniżej opisujemy, jak wygląda wykop pod fundamenty domu krok po kroku i jakich błędów unikać.

Od czego zacząć przed wjazdem koparki?

Pierwszym krokiem jest wytyczenie budynku przez geodetę. Geodeta wyznacza na działce osie i narożniki budynku zgodnie z projektem zagospodarowania. Bez tego nie wolno zaczynać wykopu, bo przesunięcie domu względem granic działki to błąd trudny i drogi do naprawienia.

Przed robotami warto też:

• sprawdzić, czy przez działkę nie biegną podziemne sieci (prąd, woda, gaz, telekomunikacja),
• przygotować dojazd dla koparki i wywrotek oraz miejsce na pryzmy ziemi,
• przeczytać opinię geotechniczną, jeśli była robiona. Mówi, jaki grunt jest pod działką i na jakiej głębokości pojawia się woda,
• ustalić z kierownikiem budowy, czy wykop ma być wąski (pod ławy) czy szeroki (pod płytę lub piwnicę).

Dlaczego przed wykopem zdejmuje się humus?

Humus zawiera korzenie i części organiczne, które gniją i osiadają, więc nie nadaje się pod budynek ani pod podjazd. Wierzchnią warstwę ziemi zdejmuje się z obrysu budynku i jego otoczenia, a potem składuje w osobnej pryzmie. Po budowie wraca na działkę jako ziemia pod trawnik i ogród. Nie trzeba jej kupować, pod warunkiem że nie zostanie wymieszana z piaskiem i gruzem z wykopu.

Jaka jest głębokość posadowienia fundamentów?

Głębokość posadowienia fundamentów podaje konstruktor w projekcie. Spód ław lub stóp fundamentowych powinien leżeć poniżej głębokości przemarzania gruntu i na gruncie nośnym. Grunt, który zamarza pod fundamentem, zwiększa objętość i może podnosić oraz pękać budynek.

W praktyce projektanci korzystają z podziału Polski na strefy przemarzania z normy PN-81/B-03020:

Strefa	Głębokość przemarzania
I	0,8 m
II	1,0 m
III	1,2 m
IV	1,4 m

To wartość minimalna, a nie docelowa. Jeśli na tej głębokości jest grunt słaby (torf, namuł, nasyp budowlany), projekt przewiduje jego wymianę albo głębsze posadowienie. Dlatego nie warto pytać wykonawcy „ile się kopie” w ogóle. Odpowiedź jest w projekcie konkretnego domu i w badaniu gruntu konkretnej działki.

Wykop wąski pod ławy czy szeroki pod płytę?

Rodzaj wykopu wynika z rodzaju fundamentu w projekcie:

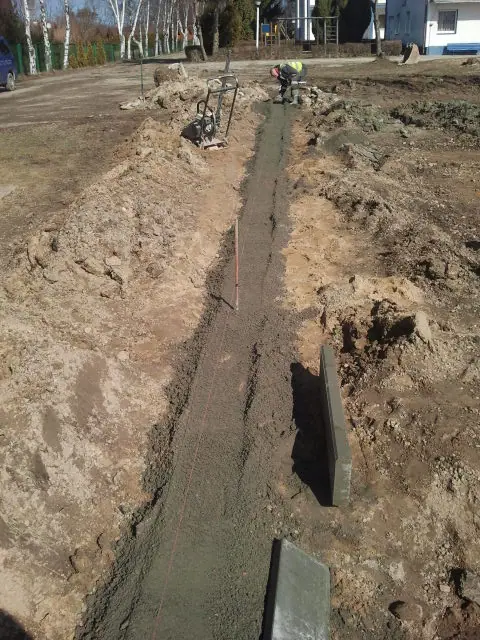

• Wykop wąski pod ławy fundamentowe. Kopie się rowy pod same ławy, a grunt między nimi zostaje. Mniej ziemi do wywiezienia, ale wymaga precyzji koparki.
• Wykop szeroki pod płytę fundamentową. Zdejmuje się grunt z całego obrysu budynku na mniejszą głębokość, a potem wykonuje warstwy podbudowy i płytę.
• Wykop pod piwnicę. Najgłębszy i najszerszy. Wymaga skarp lub zabezpieczenia ścian i zwykle odwodnienia.

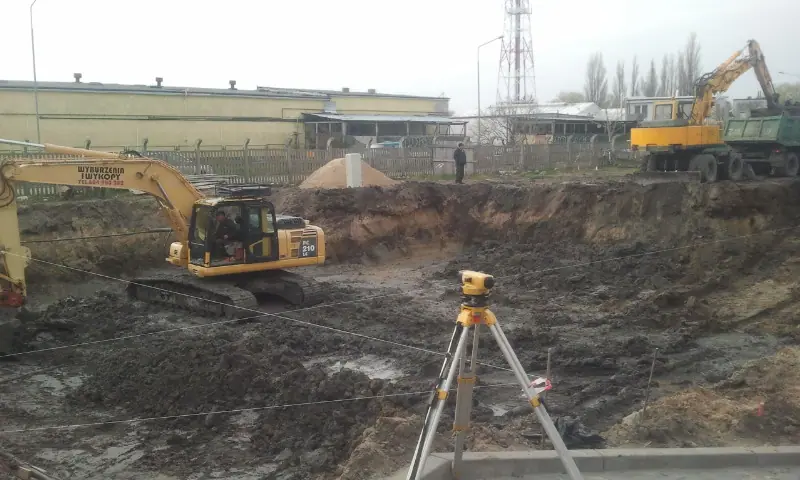

Jakim sprzętem wykonuje się wykop pod fundamenty?

Wykop pod fundamenty domu wykonuje się koparką, a ziemię wywozi wywrotkami. Dobór sprzętu zależy od rodzaju wykopu i działki:

• Koparka gąsienicowa lub kołowa z łyżką dobraną do szerokości ław. Wąską łyżką kopie się rowy pod ławy, szeroką skarpową wyrównuje dno pod płytę.
• Mini koparka tam, gdzie jest ciasno: przy istniejących budynkach, ogrodzeniach i drzewach.
• Wywrotki do wywozu nadmiaru ziemi i dowozu piasku lub kruszywa pod podsypkę.
• Zagęszczarka do zagęszczenia dna i późniejszej zasypki ścian fundamentowych.
• Niwelator do bieżącej kontroli głębokości dna.

Przed wjazdem ciężkiego sprzętu trzeba sprawdzić, czy maszyna dojedzie na działkę. Wąski wjazd, miękki grunt po deszczu albo nisko zawieszone linie mogą wymagać zmiany planu pracy.

Co zrobić, gdy w wykopie pod fundament pojawi się woda?

Wodę z wykopu trzeba odpompować na czas wykonywania fundamentów, bo rozmoczone dno traci nośność. Najprostszy sposób to pompowanie z zagłębień w dnie wykopu. Przy dużym napływie wody sposób odwodnienia ustala kierownik budowy lub projektant.

Zalany wykop po ulewie to częsty widok. Najważniejsze, żeby nie betonować ław na rozmokłym, rozdeptanym dnie. Rozmiękczony grunt usuwa się, a dno przygotowuje ponownie.

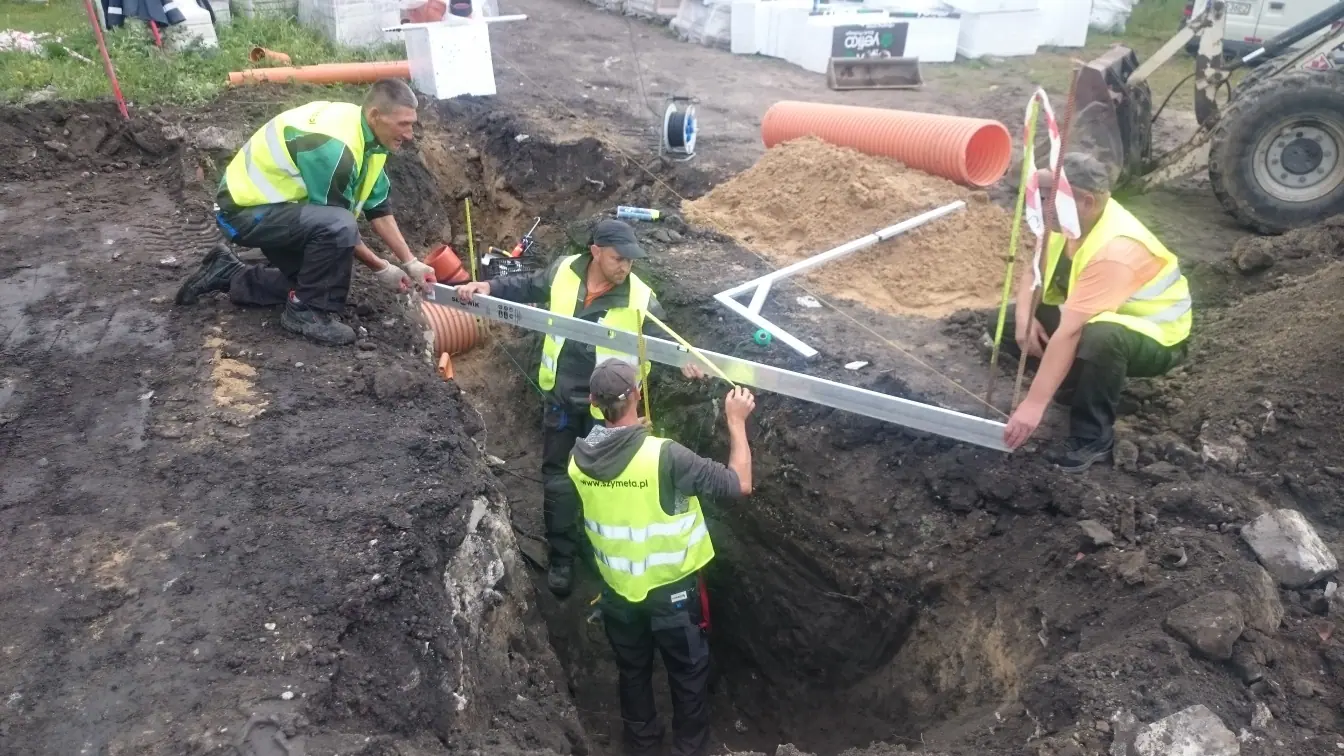

Jak bezpiecznie wykonać wykop pod fundamenty?

Wykop o pionowych, niezabezpieczonych ścianach można wykonać tylko do głębokości 1 m w gruntach zwartych i tylko wtedy, gdy teren przy wykopie nie jest obciążony w pasie równym jego głębokości (§ 147 rozporządzenia w sprawie BHP podczas robót budowlanych). Głębsze wykopy wykonuje się ze skarpami o bezpiecznym nachyleniu albo z obudową ścian.

Przy wykopach ze skarpami teren przy górnej krawędzi, w pasie równym trzykrotnej głębokości wykopu, profiluje się tak, żeby woda deszczowa spływała od wykopu, a stan skarp sprawdza się po deszczu, mrozie i dłuższej przerwie (§ 148). Wykopy pozostawione na noc w miejscach dostępnych dla osób postronnych otacza się balustradą ze światłem ostrzegawczym (§ 145). Urobek i materiały składuje się poza strefą, w której mogłyby obciążyć ścianę wykopu. Podczas pracy koparki nikt nie przebywa w zasięgu jej ramienia ani w wykopie.

Co zrobić z ziemią z wykopu?

Ziemię z wykopu dzieli się na trzy części: humus na ogród, grunt do zasypki fundamentów i nadmiar do wywiezienia. Część gruntu wraca jako zasypka ścian fundamentowych i do niwelacji terenu wokół domu. Nadmiar najlepiej wywieźć od razu, zanim zajmie miejsce potrzebne na składowanie materiałów. Własne wywrotki pozwalają nam robić wykop i wywóz w jednym ciągu, opisujemy to na stronie roboty ziemne.

Najczęstsze błędy przy wykopie pod fundamenty

• Przekopanie dna. Za głęboki wykop pod fundament zasypany luźną ziemią to grunt, który osiądzie. Nadmiar głębokości uzupełnia się materiałem wskazanym w projekcie i zagęszcza albo betonem.
• Humus wymieszany z piaskiem. Ziemia urodzajna przepada, a później trzeba ją kupować pod trawnik.
• Pryzma ziemi przy samej krawędzi wykopu. Obciąża ścianę i grozi osunięciem.
• Brak planu przyłączy. Koparka zjeżdża z działki, a za miesiąc wraca kopać pod wodę, kanalizację albo szambo.

Co dalej po wykopie?

Po wykopie wykonuje się ławy i ściany fundamentowe, izolacje, a potem zasypkę z zagęszczeniem. W tym samym czasie warto zaplanować przyłącza i dojazd na budowę. Gdy jedna ekipa z koparką wykonuje przy okazji kilka zadań, oszczędza się dni przestoju. Przygotowanie działki i dojazdu opisujemy w poradniku niwelacja terenu i działki pod budowę, a podbudowę pod przyszły podjazd we wpisie podbudowa pod kostkę brukową.

Wykopy pod fundamenty wykonywaliśmy zarówno pod domy jednorodzinne w okolicach Kołobrzegu, jak i pod nowe skrzydło Szpitala Wojewódzkiego w Koszalinie. Jeśli potrzebujesz samej maszyny, sprawdź wynajem koparki z operatorem. Termin i wycenę ustalisz pod numerem 604 980 282.

Najczęstsze pytania

Kto wytycza budynek przed wykopem pod fundamenty?

Geodeta uprawniony. Wytyczenie odbywa się na podstawie projektu zagospodarowania działki, zanim koparka zacznie kopać.

Na jaką głębokość kopie się wykop pod fundamenty?

Na głębokość z projektu konstrukcyjnego: poniżej głębokości przemarzania gruntu dla danej strefy i do gruntu nośnego. Dokładną wartość dla konkretnej działki podaje konstruktor.

Jaka jest minimalna głębokość fundamentów?

Spód fundamentu powinien leżeć poniżej głębokości przemarzania, która według normy PN-81/B-03020 wynosi od 0,8 m w strefie I do 1,4 m w strefie IV. Przy słabym gruncie fundament posadawia się głębiej.

Co zrobić, gdy wykop pod fundament jest zalany wodą?

Odpompować wodę, usunąć rozmiękczony grunt z dna i dopiero wtedy wykonywać ławy. Przy dużym napływie sposób odwodnienia ustala kierownik budowy lub projektant.

Czy humus z wykopu można wykorzystać?

Tak. Zdjętą ziemię urodzajną składuje się w osobnej pryzmie, a po budowie rozplantowuje pod trawnik i ogród.

Do jakiej głębokości wykop może mieć pionowe ściany?

Bez zabezpieczenia do 1 m w gruntach zwartych, gdy teren przy wykopie nie jest obciążony. Głębsze wykopy wykonuje się ze skarpami lub z obudową ścian.
