Drenaż opaskowy wokół domu: schemat, głębokość, spadek i błędy

Drenaż opaskowy to perforowana rura w obsypce ze żwiru, ułożona wokół fundamentów na wysokości ław, która zbiera wodę gromadzącą się przy ścianach i odprowadza ją poza budynek. Potrzebny jest przede wszystkim przy domach z piwnicą lub głęboko posadowionych, na glinach i innych gruntach słabo przepuszczalnych oraz na działkach, na które spływa woda z wyższego terenu. Poniżej opisujemy prawidłowy schemat (rura, spadek, otulina, studzienki), głębokość ułożenia i możliwe odbiorniki wody. Na końcu zebraliśmy błędy, przez które drenaż przestaje działać po kilku sezonach.

Czym jest drenaż opaskowy fundamentów i jak działa?

Drenaż opaskowy fundamentów to układ perforowanych rur wokół budynku, który przechwytuje wodę, zanim zacznie ona napierać na ściany piwnicy. Woda opadowa wsiąka w zasypkę przy ścianach, spływa do warstwy żwiru, przez otwory wpływa do rury i rurą płynie do studzienki zbiorczej.

Drenaż nie zastępuje hydroizolacji. Zmniejsza ilość wody i jej parcie na ściany, a szczelność zapewnia izolacja ścian i ław – te elementy działają razem. Nie jest też odwodnieniem działki: chroni budynek, a mokry trawnik czy podjazd wymaga drenażu powierzchniowego, odwodnienia liniowego albo kanalizacji deszczowej.

Kiedy drenaż opaskowy wokół domu jest potrzebny?

Drenaż opaskowy wokół domu jest potrzebny wtedy, gdy przy fundamentach może zbierać się woda, której grunt nie zdąży odprowadzić sam. Typowe sytuacje:

• dom z piwnicą lub kondygnacją częściowo zagłębioną w terenie,
• grunty spoiste – gliny, iły, pyły,
• działka na stoku albo w obniżeniu, na które spływa woda z sąsiednich terenów,
• zawilgocone ściany piwnicy i woda na posadzce po roztopach lub ulewach,
• zalecenie w opinii geotechnicznej albo w projekcie budowlanym.

Przy domu bez piwnicy, posadowionym na przepuszczalnych piaskach, drenaż zwykle nie jest potrzebny – woda wsiąka szybciej, niż dopłynęłaby do rury. Inaczej jest przy wysokiej wodzie gruntowej: jeśli stoi stale na wysokości piwnicy, drenaż pracuje bez przerwy, a pompa w studzience prawie się nie wyłącza. Wtedy o rozwiązaniu decyduje projektant razem z geotechnikiem, często przewidując szczelną konstrukcję piwnicy.

Drenaż opaskowy w glinie: dlaczego tam ma największy sens?

Na glinie drenaż opaskowy jest najbardziej potrzebny, bo zasypany wykop działa tam jak wanna. Zasypka jest luźniejsza niż grunt rodzimy, więc woda szybko w nią wsiąka, ale dalej w glinę już nie przechodzi – stoi przy ścianach i szuka drogi do piwnicy.

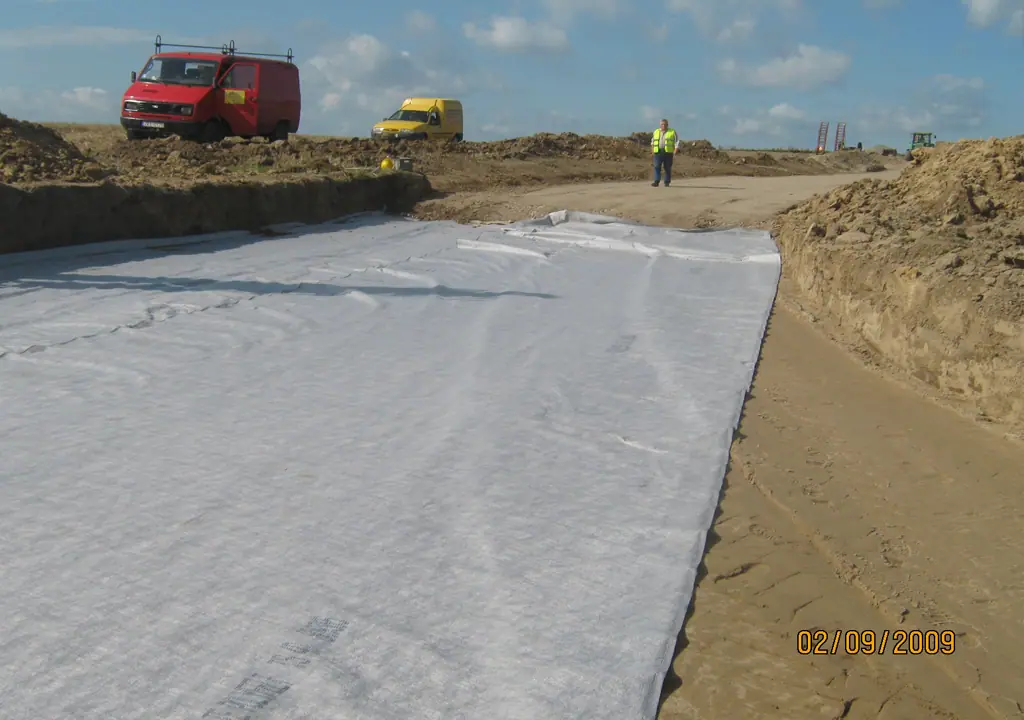

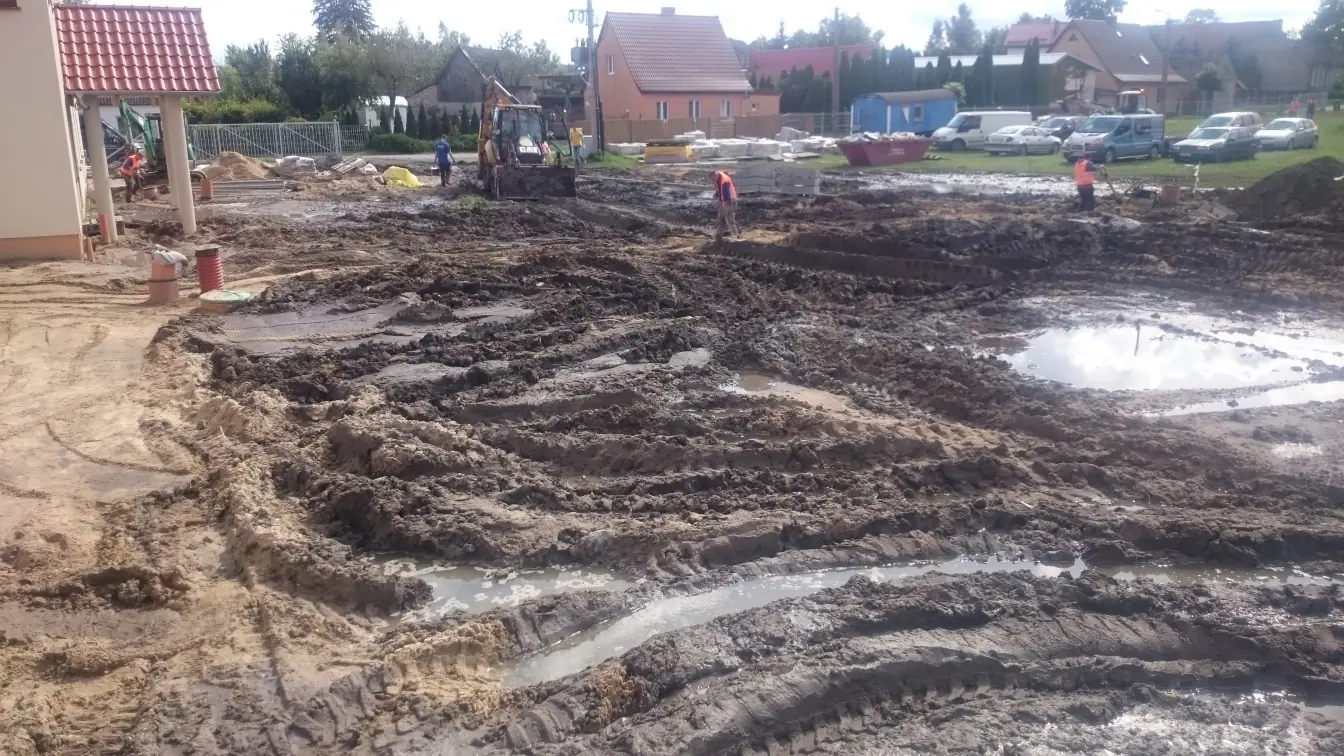

Na takim gruncie obsypkę ze żwiru owijamy geowłókniną, żeby drobne cząstki nie zamuliły rury. Wody nie kierujemy też do studni chłonnej wykopanej w tej samej glinie, bo tam nie wsiąknie. Z rozmokłym gruntem mieliśmy do czynienia przy zagospodarowaniu terenu Sanktuarium w Skrzatuszu, gdzie wodę odprowadza sieć kanalizacji deszczowej ze studzienkami i korytka odwadniające wzdłuż elewacji.

Jak wygląda prawidłowy schemat drenażu opaskowego?

Drenaż opaskowy w przekroju, od dna wykopu w górę, wygląda zwykle tak:

1. rowek obok ławy fundamentowej, a nie na jej odsadzce, z dnem wyprofilowanym ze spadkiem;
2. geowłóknina na dnie i ścianach rowka, z zapasem do zawinięcia (w gruntach spoistych);
3. podsypka ze żwiru płukanego, orientacyjnie ok. 10 cm;
4. perforowana rura drenarska, najczęściej o średnicy ok. 100 mm, w otulinie dobranej do gruntu;
5. obsypka żwirem płukanym, zwykle frakcji ok. 8–16 mm lub 16–32 mm, orientacyjnie co najmniej 20 cm nad rurą i po bokach;
6. geowłóknina zawinięta na zakład nad obsypką;
7. zasypka wykopu gruntem przepuszczalnym, zagęszczana warstwami, z ochroną izolacji na ścianie, np. folią kubełkową;
8. na powierzchni opaska ze spadkiem od budynku.

W rzucie rura obiega cały budynek. Na narożnikach i zmianach kierunku stoją studzienki rewizyjne, a w najniższym punkcie studzienka zbiorcza z wylotem do odbiornika. Podane wartości są orientacyjne – grubości warstw, frakcję i rodzaj otuliny określa projekt lub producent rur.

Na jakiej głębokości układa się drenaż opaskowy?

Dno rury układa się zwykle na wysokości spodu ławy fundamentowej, a jej wierzch poniżej poziomu posadzki piwnicy lub parteru. Dlatego głębokość w metrach wynika z projektu fundamentów, a nie z ogólnej tabeli.

Rura ułożona niżej niż spód ławy może wypłukiwać drobny grunt spod fundamentu i sprzyjać jego osiadaniu. Rura położona wyżej, na odsadzce ławy, zostawia pod sobą wodę, która podchodzi pod posadzkę, a przy zasypywaniu łatwo ją zgnieść. Jak ustala się poziom posadowienia, wyjaśniamy we wpisie o tym, jak przygotować wykop pod fundamenty domu.

Jaki spadek rury i ile studzienek rewizyjnych?

Rura drenażowa potrzebuje stałego spadku w stronę studzienki zbiorczej – orientacyjnie ok. 0,5–1%, czyli ok. 5–10 mm na każdy metr długości. Najwyższy punkt wypada zwykle w narożniku najdalszym od odbiornika, a woda płynie dwiema gałęziami do narożnika najniższego.

Spadek trzeba policzyć przed kopaniem. Przy długich odcinkach różnica wysokości narasta i rura po przeciwnej stronie budynku może zejść poniżej spodu ławy – wtedy zmienia się układ gałęzi albo miejsce studzienki zbiorczej. Studzienki rewizyjne, zwykle o średnicy ok. 315 mm, mają dno poniżej wlotu rury, żeby zbierał się w nich osad. Przez nie sprawdza się przepływ i płucze rurę.

Dokąd odprowadzić wodę z drenażu opaskowego?

Wodę z drenażu odprowadza się do odbiornika, który przyjmie ją także w czasie roztopów i ulew. Bez sprawnego odbiornika drenaż tylko przenosi wodę z jednego miejsca przy domu w drugie.

Odbiornik	Kiedy się sprawdza	Na co uważać
Studnia chłonna lub skrzynki rozsączające	Grunt przepuszczalny, woda gruntowa nisko	W glinie nie działa; musi stać na tyle daleko od domu, by woda nie wracała pod fundament
Rów melioracyjny lub ciek	Działka przy rowie	Warunki ustala zarządca rowu; wylot powyżej lustra wody i zabezpieczenie przed cofką
Kanalizacja deszczowa	Sieć deszczowa w ulicy	Warunki podłączenia ustala zarządca sieci
Zbiornik retencyjny	Woda ma służyć do podlewania	Potrzebny przelew awaryjny do innego odbiornika
Studzienka z pompą	Odbiornik leży wyżej niż rura drenażowa	Zasilanie, alarm poziomu wody, okresowy przegląd pompy

Wody drenażowej nie kieruje się do kanalizacji sanitarnej ani do szamba.

Jak wykonać drenaż opaskowy krok po kroku?

Przy nowym domu drenaż układa się po wykonaniu hydroizolacji ścian fundamentowych, a przed zasypaniem wykopu. Kolejność prac:

1. Analiza projektu i opinii geotechnicznej: grunt, woda, poziom ław, miejsce odbiornika.

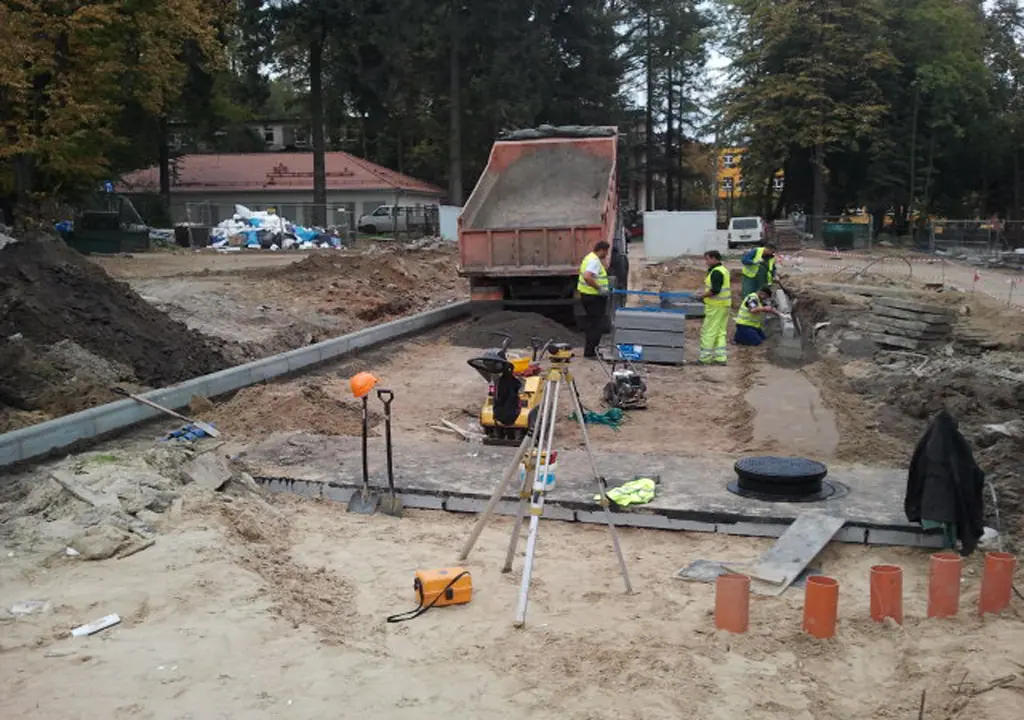

2. Wytyczenie trasy i rzędnych niwelatorem – od najwyższego punktu do wylotu.
3. Rowek przy ławie z wyprofilowanym spadkiem; woda w wykopie odpompowywana na bieżąco.
4. Geowłóknina, podsypka i rura z kontrolą spadku na całej długości.
5. Studzienki rewizyjne, studzienka zbiorcza i połączenie z odbiornikiem.
6. Próba: woda wlana do najwyższej studzienki ma dopłynąć do zbiorczej.
7. Obsypka, zawinięcie geowłókniny i zasypka warstwami, nad rurą zagęszczana lekkim sprzętem.
8. Opaska przy ścianach ze spadkiem od budynku i rury spustowe podłączone do osobnej kanalizacji deszczowej; jak przygotować warstwy pod kostkę, opisujemy przy temacie podbudowy pod kostkę brukową.

Przy istniejącym domu z mokrą piwnicą dochodzi rozbiórka opaski, odkopanie ścian do ław – odcinkami, jeśli tak zaleci konstruktor – oczyszczenie i naprawa izolacji. Do takich robót ziemnych przy gotowych budynkach mamy minikoparkę Kubota Kx037-4 i zagęszczarkę Bomag, a wodę z wykopu odpompowujemy motopompą.

Najczęstsze błędy przy drenażu opaskowym

• Rura na odsadzce ławy lub bez spadku. Woda zostaje w rurze i pod nią, a rurę łatwo zgnieść przy zasypywaniu.
• Rura poniżej spodu ławy. Drenaż wypłukuje drobny grunt spod fundamentu.
• Brak geowłókniny i otuliny w glinie. Rura zamula się w kilka sezonów i przestaje odbierać wodę.
• Rynny wpięte do drenażu. Przy ulewie rura dostaje więcej wody, niż przyjmie, i przez perforację oddaje ją prosto pod fundament.
• Studnia chłonna w glinie. Studnia się napełnia, a woda wraca rurą pod dom.
• Brak studzienek rewizyjnych. Nie da się sprawdzić przepływu ani przepłukać rury bez odkopywania.
• Glina z wykopu zasypana wprost na obsypkę. Woda nie dociera do rury i stoi przy ścianie jak wcześniej.
• Drenaż zamiast izolacji. Wilgoć dalej przenika przez ściany, bo drenaż ogranicza ilość wody, ale jej nie zatrzymuje.

Drenaż opaskowy w Kołobrzegu i okolicach: od czego zacząć?

Zacznij od projektu i opinii geotechnicznej, a jeśli dom już stoi – od ustalenia, skąd woda przychodzi do piwnicy. Zakres i koszt prac zależą od obwodu budynku, głębokości posadowienia, rodzaju gruntu, wody w wykopie, odległości do odbiornika, potrzeby pompy oraz tego, co trzeba rozebrać i odtworzyć przy ścianach.

Drenaże, kanalizację deszczową i roboty ziemne przy domach wykonujemy w Kołobrzegu i okolicach, m.in. w Ustroniu Morskim, Dźwirzynie, Gościnie i Siemyślu. Przy domu jednorodzinnym pod Kołobrzegiem sieć kanalizacji deszczowej i drenaż wykonaliśmy w ramach zagospodarowania terenu, razem z podjazdem z kostki, tarasem i trawnikiem z rolki. Spadki terenu od budynku warto ustalić od razu, gdy robi się niwelację terenu pod budowę.

Jeśli planujesz drenaż albo masz mokrą piwnicę, zadzwoń pod numer 604 980 282 – omówimy sytuację i zakres prac w ramach zagospodarowania terenu i odwodnienia.

Najczęstsze pytania

Czy drenaż opaskowy można zrobić przy istniejącym domu?

Tak, ale wymaga odkopania ścian do poziomu ław, zwykle razem z naprawą izolacji przeciwwodnej. To większy zakres niż przy budowie, bo dochodzi rozbiórka i odtworzenie opasek, schodów czy kostki przy ścianach.

Czy rynny można podłączyć do drenażu opaskowego?

Nie. Woda z dachu powinna płynąć szczelnymi rurami kanalizacji deszczowej, bo w perforowanej rurze drenażowej przy ulewie wypływałaby wprost pod fundament. Obie instalacje mogą trafiać do tego samego odbiornika, ale osobnymi rurami.

Jaką rurę wybrać do drenażu opaskowego?

Najczęściej stosuje się perforowaną rurę drenarską z tworzywa o średnicy ok. 100 mm. W gruntach spoistych używa się rury w otulinie filtracyjnej i dodatkowo owija obsypkę geowłókniną, a rodzaj otuliny dobiera się do uziarnienia gruntu.

Jak długo działa drenaż opaskowy?

Prawidłowo wykonany drenaż z dobraną otuliną i studzienkami rewizyjnymi pracuje przez wiele lat. Jego trwałość skraca głównie zamulenie, dlatego studzienki warto okresowo kontrolować i w razie osadu przepłukać rurę.

Czy drenaż opaskowy osuszy cały ogród?

Nie, drenaż opaskowy działa lokalnie przy fundamentach. Mokry ogród lub podjazd wymaga osobnego odwodnienia działki, np. drenażu powierzchniowego, odwodnienia liniowego albo kanalizacji deszczowej.

Czym różni się drenaż opaskowy od opaski wokół domu?

Opaska to nawierzchnia z kostki, żwiru lub betonu przy ścianach, która odprowadza wodę opadową od budynku po powierzchni. Drenaż opaskowy leży pod ziemią na wysokości ław i zbiera wodę, która już wsiąkła w grunt.
