Montaż bramy przesuwnej: fundament, najazd i błędy

Montaż bramy przesuwnej zaczynamy od sprawdzenia miejsca na odjazd całego skrzydła, wytyczenia fundamentu pod wózki i przygotowania przepustu kabla przed wykonaniem nawierzchni. Samo światło wjazdu nie mówi jeszcze, czy brama zmieści się przy ogrodzeniu. Pokazujemy, co zmierzyć, jak zaplanować kolejność prac i które błędy utrudniają późniejszy ruch skrzydła. Wymiary fundamentu i położenie osprzętu ustalamy dla wybranego systemu, projektu i warunków gruntu.

Ile miejsca potrzeba na odjazd bramy przesuwnej?

Na odjazd trzeba zostawić miejsce nie tylko na szerokość przejazdu, lecz na całe skrzydło wraz z częścią równoważącą, jeśli wybieramy bramę samonośną. Odcinek ten mierzymy wzdłuż ogrodzenia po stronie, na którą brama ma się otwierać. Nie wystarczy sprawdzić odległości od słupka do granicy działki: w pasie ruchu liczą się też drzewa, skrzynki, skarpa, furtka i zmiana poziomu terenu.

Przykładowo brama przesuwna 4 m oznacza zwykle deklarowane światło wjazdu, a nie długość skrzydła potrzebną do schowania go po otwarciu. Pełną długość zestawu oraz wymaganą przestrzeń serwisową podaje producent wybranego modelu. Mierzymy je na planowanej linii przesuwu, zanim zamówimy bramę lub ustawimy słupki.

• Wyznaczamy światło przejazdu między gotowymi elementami, nie między punktami na nieogrodzonej działce.
• Odmierzamy od słupka całą długość otwierającego się skrzydła po właściwej stronie wjazdu.
• Sprawdzamy, czy nic nie przecina toru ruchu na wysokości konstrukcji i przy gruncie.
• Zostawiamy dostęp do mocowań, napędu i miejsca, w którym skrzydło kończy ruch.

Jak wyznaczyć oś bramy, słupki i miejsce na furtkę?

Oś bramy wyznaczamy od rzeczywistej linii ogrodzenia, po uwzględnieniu słupków, wykończenia podjazdu i kierunku otwierania. Najpierw sprawdzamy granice oraz przebieg istniejących instalacji, potem nanosimy światło wjazdu i strefę odjazdu. Jeżeli wjazd ma spadek albo ogrodzenie załamuje się przy narożniku, rysunek sytuacyjny pomaga wychwycić kolizję przed wykopem.

Brama przesuwna z furtką wymaga osobnego sprawdzenia przejścia pieszego. Furtka obok bramy nie może zabierać miejsca, w które wjeżdża skrzydło; trzeba też przewidzieć wygodną drogę od furtki do chodnika. Gdy inwestor rozważa furtkę w skrzydle, sprawdzamy rozwiązanie przewidziane przez producenta oraz sposób codziennego korzystania z przejścia. Dla furtki obok bramy ważna jest również kolejność posadowienia słupków, aby nie korygować później ich położenia kostką.

Na budowie domu pod Kołobrzegiem wykonywaliśmy fundament i murowane ogrodzenie oraz podjazd z kostki. Zakres tej realizacji zagospodarowania terenu domu pokazuje, dlaczego linię ogrodzenia i poziom wjazdu trzeba uzgadniać razem; nie przedstawiamy jej jako montażu bramy przesuwnej.

Jaki fundament przygotować pod bramę samonośną?

Fundament pod bramę samonośną przygotowujemy według obciążeń, rozstawu wózków i wymiarów wskazanych dla konkretnego zestawu. To nie jest zwykła stopa pod słupek: podstawa przenosi ciężar skrzydła oraz siły powstające podczas przesuwu i pracy na wietrze. Jej długość, szerokość, zbrojenie, poziom posadowienia i sposób kotwienia wynikają z projektu, danych producenta oraz rozpoznania gruntu.

Przed betonowaniem ustalamy położenie płyty lub kotew montażowych względem linii skrzydła. Sprawdzamy też poziom przyszłej kostki, by po wykonaniu podjazdu nie zasypać punktów regulacji ani nie pozostawić konstrukcji na niewłaściwej wysokości. Jeżeli grunt pod podstawą jest naruszony lub nasypany, sposób jego przygotowania powinien określić projektant albo geotechnik; pomocne jest omówienie, kiedy rozważa się wymianę gruntu pod fundament.

Nie kopiujemy wymiaru fundamentu z sąsiedniej posesji. Dwie bramy o takim samym świetle mogą mieć różne masy, długości skrzydła i mocowania. Różnić się może również grunt pod nimi. Przygotowanie wykopu i podstawy łączymy z zakresem robót ziemnych pod ogrodzenie, ale o ostatecznym rozwiązaniu decydują dane właściwe dla tej budowy.

Brama na szynie czy samonośna: co zmienia się przy gruncie?

Brama na szynie wymaga przygotowania ciągłej trasy jezdnej w obrębie przejazdu, a samonośna pracuje na wózkach zamocowanych do fundamentu poza światłem wjazdu. Przy wyborze nie patrzymy wyłącznie na wygląd: sprawdzamy dostępne miejsce na odjazd, sposób odwodnienia, przewidziane mocowania i możliwość utrzymania toru ruchu w czystości.

Element do sprawdzenia	Brama samonośna	Brama na szynie
Podparcie skrzydła	Wózki na fundamencie obok przejazdu	Koła poruszające się po szynie w przejeździe
Prace w świetle wjazdu	Przejazd nie wymaga szyny pod kołami	Trzeba osadzić szynę i powiązać ją z nawierzchnią
Miejsce wzdłuż ogrodzenia	Uwzględniamy część równoważącą skrzydła	Sprawdzamy długość całego skrzydła danego modelu
Utrzymanie ruchu	Kontrolujemy wózki, prowadzenie i strefę odjazdu	Kontrolujemy również czystość toru szyny

Tabela służy do wyboru układu, nie do wymiarowania fundamentu. W obu przypadkach trzeba sprawdzić dopasowanie bramy do słupków i gotowego poziomu przejazdu. Jeżeli przy ogrodzeniu jest krótki odcinek wolny od przeszkód, najpierw weryfikujemy dostępne modele, zamiast zakładać, że jeden typ na pewno się zmieści.

Kiedy przygotować przepust kabla pod napęd?

Przepust kabla przygotowujemy przed betonowaniem i układaniem podjazdu, po ustaleniu miejsca napędu oraz urządzeń sterujących. Brama przesuwna z napędem potrzebuje zaplanowanej trasy zasilania; w zależności od wyposażenia mogą być potrzebne również przejścia przewodów do elementów po obu stronach wjazdu. Liczbę, przebieg i zakończenia przepustów uzgadniamy z dokumentacją napędu oraz osobą wykonującą instalację elektryczną.

Na planie oznaczamy punkt zasilania, miejsce napędu, słupki i miejsca wyprowadzenia przewodów. Przepust prowadzimy tak, by jego wyloty nie kolidowały z kotwami, szyną ani mocowaniem słupka. Przed zasypaniem sprawdzamy drożność i oznaczamy końce: późniejsze szukanie rury pod gotową kostką oznacza naruszenie nawierzchni.

1. Wybieramy bramę i ustalamy położenie napędu względem skrzydła.
2. Uzgadniamy trasę kabli oraz potrzebne wyprowadzenia z wykonawcą instalacji.
3. Układamy przepusty przed zamknięciem wykopów i podbudowy.
4. Sprawdzamy drożność, zabezpieczamy końce i dokumentujemy ich położenie.

W naszych pracach przy ogrodzeniach fundament, montaż i kostka przy wjeździe mogą tworzyć jeden zakres. Sama rura w gruncie nie przesądza jednak o poprawności instalacji: jej dobór oraz podłączenie należy uzgodnić z wykonawcą elektryki i danymi urządzeń.

Jak połączyć montaż bramy przesuwnej z podjazdem z kostki?

Podjazd wykonujemy po ustaleniu osi skrzydła, poziomu przejazdu i miejsc mocowania bramy, aby kostka nie maskowała błędów posadowienia. Warstwy nawierzchni, odwodnienie i krawędzie muszą pozwalać na swobodny ruch bramy oraz dojazd bez zahaczania o jej elementy. Na wjazdach z różnicą wysokości sprawdzamy trasę pojazdu w świetle bramy i sposób odprowadzenia wody, zanim ustalimy ostateczne rzędne.

Jeśli przy wjeździe przewidziano szynę, planujemy jej osadzenie razem z nawierzchnią, nie jako dodatek do gotowej kostki. Przy bramie samonośnej chronimy dostęp do fundamentu i wózków. Sposób wykonania warstw pod ruchem pojazdów omawiamy osobno w poradniku o podbudowie pod kostkę brukową na podjazd.

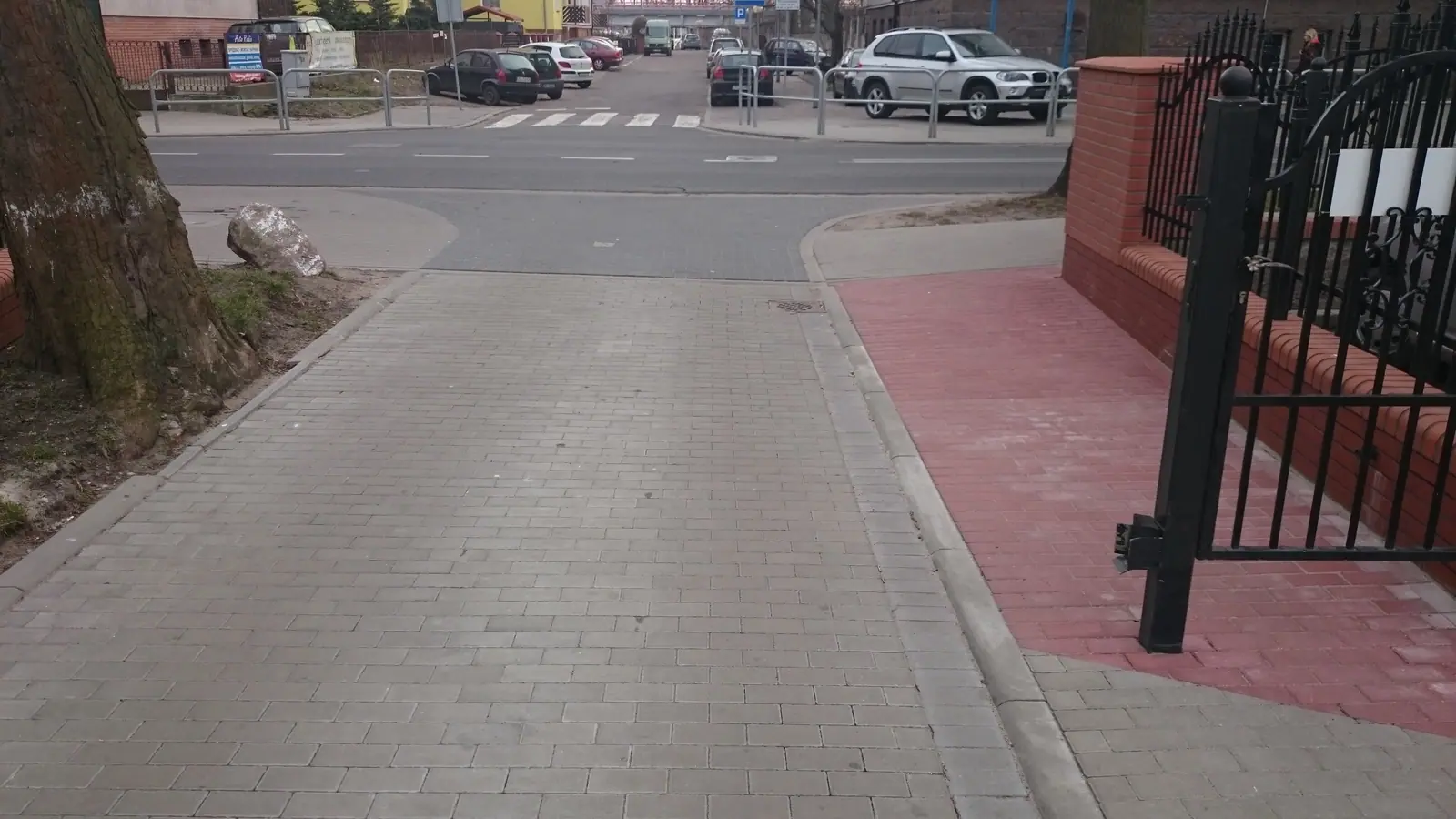

Przy kościele w Kołobrzegu wykonywaliśmy wjazd z kostki przy bramie ogrodzeniowej. To przykład robót nawierzchniowych w sąsiedztwie bramy, a nie dokumentacja montażu bramy przesuwnej. Przy planowaniu prywatnego wjazdu podobnie zaczynamy od zestawienia geometrii przejazdu z wykończeniem terenu.

Czy montaż bramy wjazdowej wymaga formalności?

Formalności zależą od wysokości ogrodzenia, a szczegóły dotyczące konkretnego wjazdu ustalamy w odpowiednim urzędzie. Ogrodzenie o wysokości nieprzekraczającej 2,20 m nie wymaga ani pozwolenia na budowę, ani zgłoszenia (Prawo budowlane, art. 29 ust. 2 pkt 20). Ogrodzenie o wysokości powyżej 2,20 m wymaga zgłoszenia (Prawo budowlane, art. 29 ust. 1 pkt 21).

Brama wjazdowa musi mieć co najmniej 2,4 m szerokości w świetle, furtka 0,9 m, i żadna nie może otwierać się na zewnątrz działki (warunki techniczne, § 41). Poniżej 1,8 m nie wolno stosować ostro zakończonych elementów, drutu kolczastego ani tłuczonego szkła (§ 42). Te wymagania uwzględniamy już przy ustalaniu położenia słupków i doborze skrzydła. Więcej o granicy działki i przebiegu prac opisujemy w poradniku o budowie ogrodzenia posesji.

Jakie są najczęstsze błędy przy montażu bramy przesuwnej?

Najczęstsze błędy wynikają z pominięcia pełnej drogi skrzydła, przyjęcia przypadkowego fundamentu i zakończenia nawierzchni przed ustaleniem osprzętu. Skutek bywa widoczny dopiero po zawieszeniu bramy: skrzydło nie otwiera się w całości, wózki są trudno dostępne albo trzeba rozebrać fragment wjazdu.

• Pomiar tylko światła przejazdu: skrzydło z częścią równoważącą nie ma gdzie odjechać.
• Fundament bez danych wybranego zestawu: kotwy i wózki mogą nie trafić w przewidziane miejsca.
• Pomijanie gotowego poziomu kostki: dolna część skrzydła może kolidować z nawierzchnią.
• Brak przepustu przed ułożeniem podjazdu: późniejszy napęd wymaga ingerencji w gotowe warstwy.
• Furtka w torze odjazdu: przejście i brama nie mogą działać zgodnie z planem.
• Nieuwzględnienie odpływu wody: woda może zbierać się przy torze szyny lub krawędzi wjazdu.

Gdy zastajemy gotowe ogrodzenie, sprawdzamy również jego słupki: ich obecność nie dowodzi, że nadają się do przewidzianych mocowań. Czasem korekta planu przed zamówieniem bramy jest prostsza niż dopasowywanie konstrukcji do źle przygotowanego miejsca. W Kołobrzegu i okolicach, również przy pracach w Ustroniu Morskim, ustalenia zaczynamy od pomiaru istniejącego terenu, nie od założenia, że wjazdy mają taki sam układ.

Od czego zacząć przygotowanie wjazdu?

Zacznij od szkicu z wymiarami światła przejazdu, odcinka odjazdu, położeniem furtki i planowaną wysokością gotowej nawierzchni. Dodaj informację o wybranym typie bramy, napędzie i istniejących instalacjach; na tej podstawie możemy omówić fundament, słupki oraz kolejność prac przy podjeździe. Jeśli planujesz wykonanie ogrodzenia i bramy wjazdowej w Kołobrzegu lub okolicach, zadzwoń pod 604 980 282 i opisz układ wjazdu.

Najczęstsze pytania

Czy brama przesuwna musi mieć fundament?

Tak, brama przesuwna wymaga podstawy dla przewidzianych mocowań lub toru jezdnego. Sposób posadowienia zależy od typu bramy, gruntu, projektu i zaleceń producenta.

Czy brama o świetle 4 m potrzebuje 4 m miejsca z boku?

Nie należy tego zakładać. Brama przesuwna 4 m może mieć skrzydło dłuższe niż światło przejazdu; miejsce na odjazd sprawdza się według całkowitej długości wybranego modelu.

Czy można dołożyć napęd po ułożeniu kostki?

Można rozważyć późniejszy montaż napędu, ale brak przygotowanego zasilania i przepustów może wymagać ingerencji w nawierzchnię. Trasę przewodów najlepiej uzgodnić przed jej wykonaniem.

Gdzie powinna kończyć się szyna bramy?

Położenie i długość szyny wynikają z konstrukcji wybranej bramy oraz drogi jej ruchu. Przed wykonaniem podjazdu trzeba zestawić te dane z miejscem montażu i poziomem nawierzchni.

Czy furtka może stać po stronie odjazdu bramy?

Może, jeśli jej słupki, skrzydło i przejście nie kolidują z całym torem ruchu bramy. Rozmieszczenie warto sprawdzić na planie przed wykonaniem fundamentów.

Co sprawdzić przed betonowaniem podstawy bramy?

Sprawdzamy oś bramy, lokalizację wózków lub szyny, położenie kotew, gotowy poziom wjazdu i przepusty kablowe. Wymiary oraz konstrukcję podstawy określa projekt i dokumentacja wybranego systemu z uwzględnieniem gruntu.
